Przepływomierze ultradźwiękowe – pomiar poziomu cieczy

Grupa nowoczesnych, funkcjonalnych narzędzi obejmujących serie: Transit-time, Dopplerowską, iskrobezpieczną oraz przeznaczone dla rur częściowo wypełnionych i kanałów otwartych.
Przepływomierz ultradźwiękowy umożliwia bezkontaktowe dokonanie pomiaru, dlatego stosuje się go głównie w przypadku cieczy agresywnych oraz w warunkach bardzo wysokiego ciśnienia. Jest nieinwazyjny, a zatem nie powoduje obniżenia ciśnienia. Dzięki uniwersalności stosowania wykorzystywane są w wielu gałęziach przemysłu – energetycznym, chemicznym, petrochemicznym i w gospodarce wodno-ściekowej.
Urządzenia charakteryzują się łatwością montażu oraz wysoką dokładnością działania. Solidna budowa i konstrukcja pozbawiona elementów ruchomych gwarantuje bezpieczeństwo użytkowania. Przyrządy mogą być montowane bezpośrednio na istniejącej instalacji.

Seria UPT

Ultradźwiękowe przepływomierze typu Transit-time zapewniają liczne możliwości dokonania pomiaru przepływu cieczy w zamkniętych instalacjach rurociągowych. Nasze urządzenia wykorzystują najnowsze technologie w zakresie transmisji ultradźwiękowej, przetwarzania sygnału cyfrowego oraz metody czasu przejścia. Wyróżniają się wysoką dokładnością pomiaru objętości cieczy, powtarzalnością oraz bardzo niskimi kosztami eksploatacji. Zaprojektowane z myślą o prostej i wygodnej obsłudze.

Przepływomierze tego typu mogą być stosowane do opomiarowania przepływu cieczy czystych, ale również jako pomiar objętości cieczy zawierających niewielkie ilości ciał stałych oraz pęcherzyków powietrza.

Ultradźwiękowe przepływomierze z serii UPT występują w wersji stacjonarnej oraz przenośnej. Wersja stacjonarna posiada elektrody w wykonaniu bezinwazyjnym. Bezinwazyjna instalacja przepływomierza nie wymaga dodatkowych narzędzi i umiejętności. Oraz w wykonaniu wkręcanym, do montażu na stałe w danym miejscu rurociągu. Urządzenie bezinwazyjne nie zawiera ruchomych części, dzięki czemu nie występują w nim straty ciśnienia oraz przecieki, a także nie ma ryzyka zanieczyszczenia i korozji. Urządzenia inwazyjne sprawdzają się przy montażu na stałe w jednym miejscu. Nie zawierają ruchomych części, więc nie powodują straty ciśnienia. A dzięki specjalnemu systemowi montażu pozwalają na ich instalację nawet na pełnym rurociągu.

Zastosowanie

inżynieria sanitarna
przemysł spożywczy
nadzór zużycia energii
gospodarka zasobami wodnymi
pomiary i bilanse energetyczne
pomiar objętości cieczy
woda (gorąca, zimna, morska, pitna itd.)
produkty petrochemiczne
chemikalia w tym kwasy, zasady, alkohole itd.
przemysł farmaceutyczny
ścieki oczyszczone, procesy w oczyszczalniach ścieków
elektrownie jądrowe, konwencjonalne, hydroelektrownie, ciepłownie
mertalurgia i górnictwo
badania wycieków z rurociągów, monitoring sieci
i wiele innych

Skuteczny pomiar objętości cieczy

Przepływomierze to urządzenia, które w wyjątkowo skuteczny sposób dokonają precyzyjnego pomiaru objętości cieczy. Przepływomierze umożliwiają zbadanie poziomu objętości słupa cieczy z poprawką na wysokość zbiornika. Pomiar poziomu objętości cieczy pozwala mierzyć zarówno płyny stałe, jak i płynące. Dlatego też pomiar objętości cieczy daje świetne wyniki podczas sprawdzania np. silosów na wodę, czy innych wielkogabarytowych kontenerów, przy których wysokość zbiornika, czy słupa cieczy ma znaczenie.

Zasada Działania

Przepływomierze ultradźwiękowe z serii UPT wyposażone w dwa czujniki działające jako nadajniki i odbiorniki ultradźwiękowe. Montowane są do zewnętrznej powierzchni rurociągu w określonej odległości od siebie.

Wybór sposobu montażu zależy od właściwości rury i cieczy. Podczas działania przepływomierza czujniki emitują i odbierają sygnały wzmocnione przez wiązkę wielokrotną, która przepływa w obie strony. Ponieważ wysyłane ultradźwięki przemieszczają się szybciej z kierunkiem przepływu niż w kierunku przeciwnym, występuje różnica w czasie ich przejścia (△t). Kiedy przepływ jest zerowy, różnica czasu (△ t) jest równa zeru. Dlatego jeśli poznamy czas przejścia wiązki wysyłanej i odbieranej, możemy wyliczyć różnicę czasu, a następnie przy wykorzystaniu odpowiednich wzorów przetwornik oblicza prędkość przepływu (V) oraz objętość(Q).

Zalety

Podświetlany dwuwierszowy wyświetlacz, całość zamknięta w bardzo wytrzymałej obudowie.
Wbudowana karta pamięci, umożliwia zapis do 512 dni danych. Dane z przyrządu mogą być otwierane bezpośrednio w arkuszu kalkulacyjnym EXCEL.
Funkcja ciepłomierza, konfigurowana z parą czujników temperatury Pt1000 lub Pt 100.
Łatwe do zainstalowania bezinwazyjne czujniki, nie wymagają przecinania rurociągu ani zatrzymywania przepływu.
Czujniki niestykające się z cieczą niepowodujące zakłóceń przepływu, ani też niewymagające obsługi.
Szeroki zakres dwukierunkowego przepływu od 0,01 m/s do 12 m/s.
Szeroki zakres temperatur cieczy od -40º C do +180º C.
Możliwość pracy zarówno przy pomiarze cieczy czystych jak i częściowo zanieczyszczonych.
Niska waga oraz łatwa do transportu walizka w przypadku przepływomierzy przenośnych.
Szeroki zakres rozmiaru rurociągów od DN25 do DN5000.

Dane Techniczne

Model	UPT 11	UPT 10P

Przetwornik
Obudowa	Rozłączna, stacjonarna, PC/ABS, IP65	rozłączna, przenośna, NEMA13 , IP54
Zasilanie	90-250 VAC lub 10~36VDC	bateria litowa, 2200mAH/11.1V
Wyjścia	OCT impulsowe: 0~5000Hz. prądowe: 4~20mA,max obciążenie 750Ω RS-232/RS-485 MODBUS karta SD 1G, max 512 dni zapisu	prądowe: 4~20mA,max obciążenie 750Ω RS-485 MODBUS karta SD 1 G, max 512 dni zapisu
Wyświetlacz	2x20, alfanumeryczny, LCD	LCD
Klawiatura	dotykowa	dotykowa
Temperatura pracy	0 ÷ 50^oC	-10 ÷ 50^oC
Czujniki
Zakres pomiarowy	±0,01m/s ÷ 12m/s	±0,01m/s ÷ 12m/s
Dokładność	1,00%	1,00%
Powtarzalność	0.3%	0.3%
Temperatura medium	-40 ÷ 140^oC	-40 ÷ 80^oC
Rurociąg	DN 25 ÷5000	DN 25 ÷1200
Kabel	9 m	5 m
Stopień ochrony	IP 68	IP 68

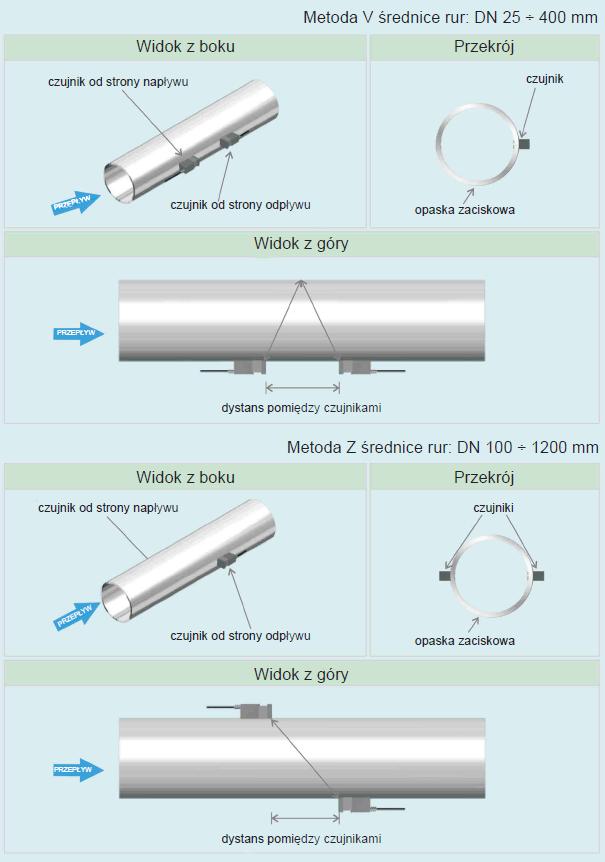

Zasada Instalacji

Dobór Miejsca Instalacji

Zainteresowała Cię nasza oferta? Chcesz zamówić nowoczesny przepływomierz ultradźwiękowy, dzięki któremu wykonasz profesjonalny pomiar objętości cieczy? Zachęcamy do kontaktu. Z chęcią nie tylko pomożemy w doborze optymalnego rozwiązania, ale także odpowiemy na wszelkie pytania i rozwiejemy wątpliwości. Aby zamówić ultradźwiękowy przepływomierz przeznaczony do sprawdzania objętości cieczy w zamkniętych instalacjach rurociągowych, skontaktuj się z nami telefonicznie lub poprzez formularz kontaktowy. Zapraszamy.

Pliki do pobrania:

Karta katalogowa
